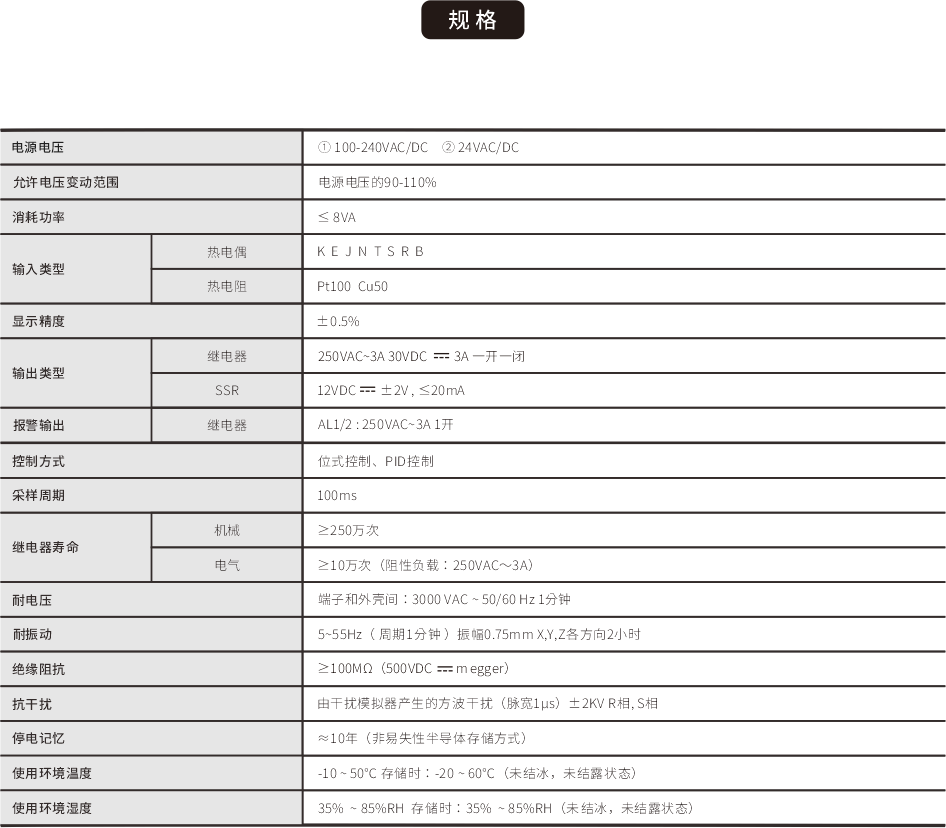

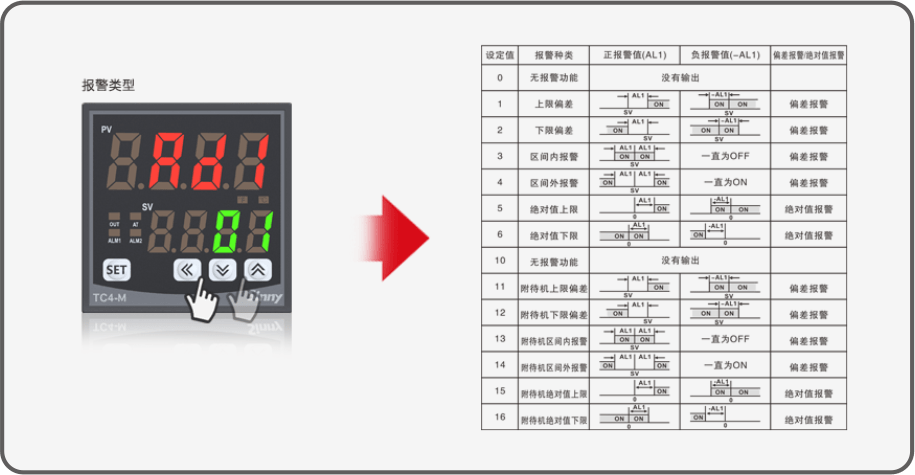

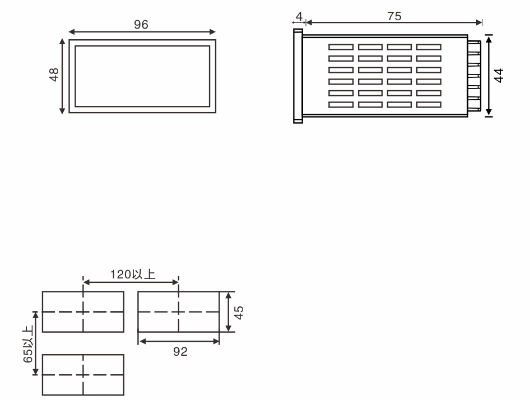

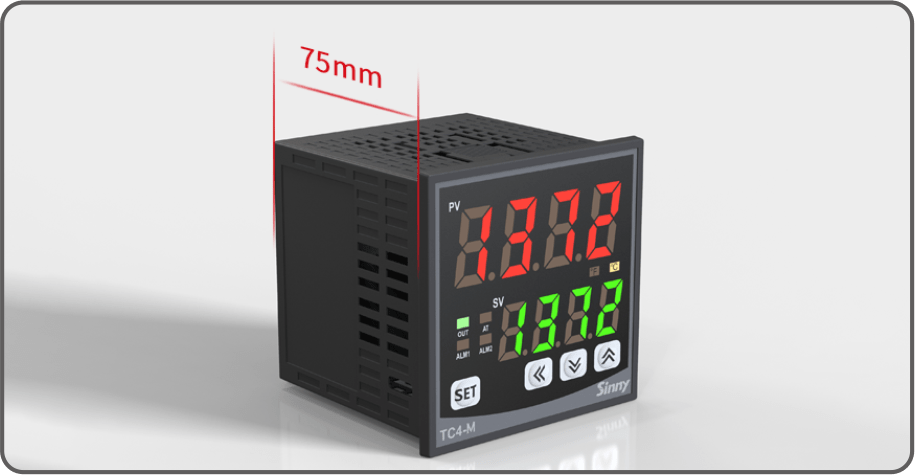

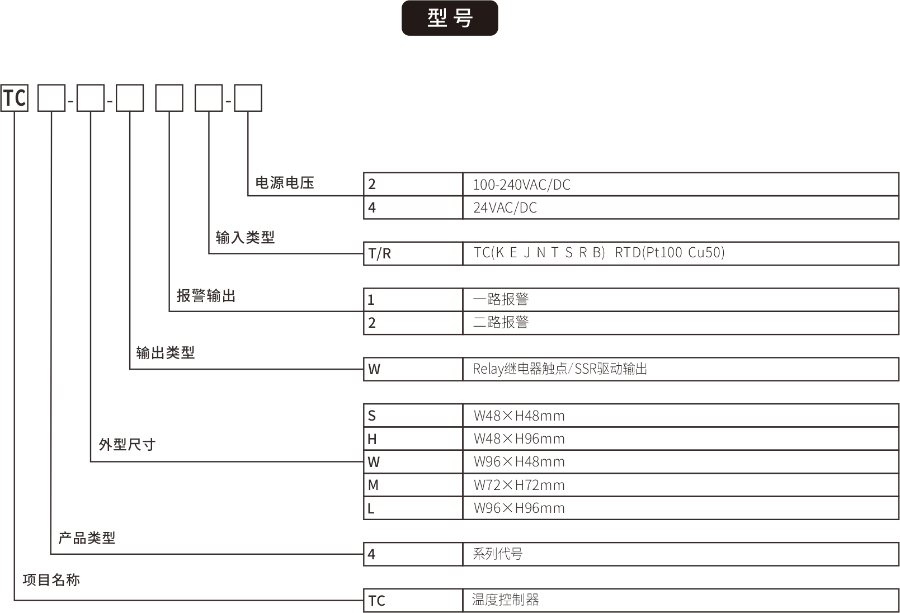

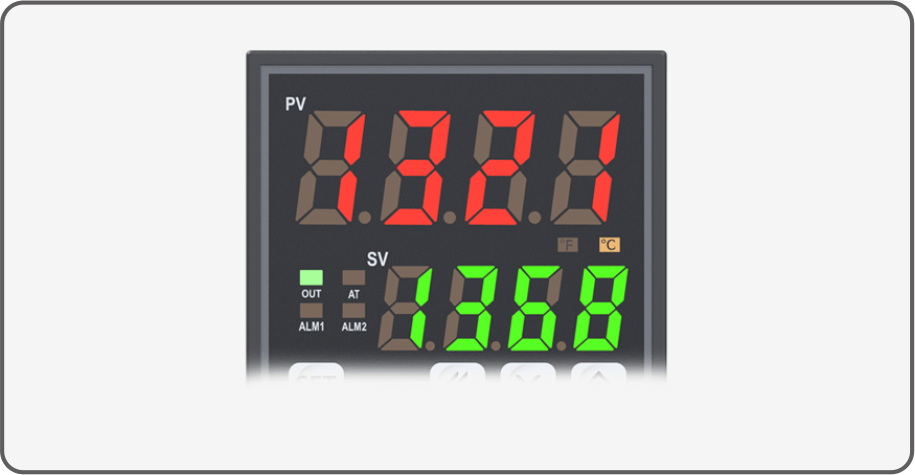

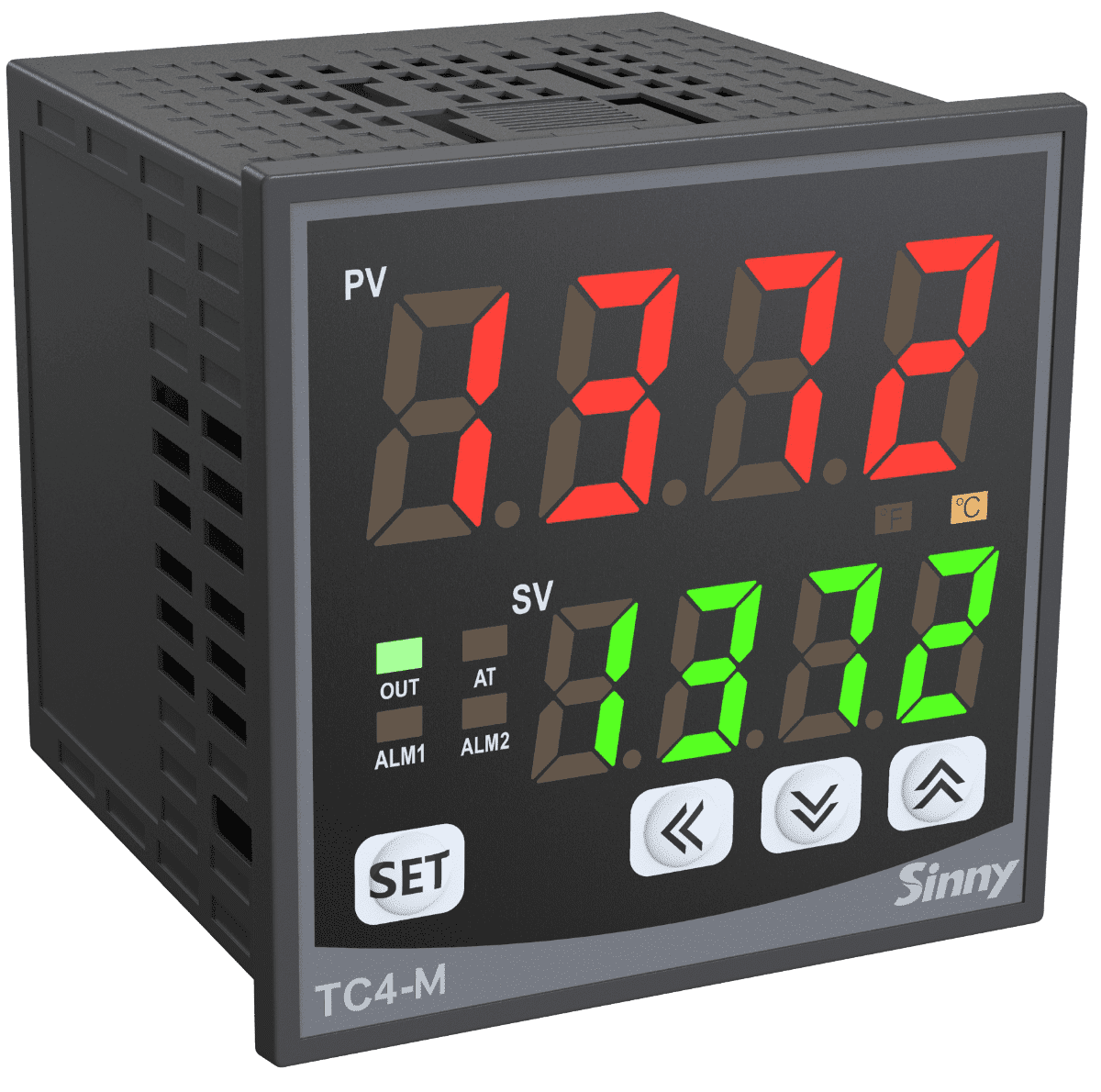

TC4系列溫度控制器：

在【參數組3】中，找到快捷功能類型【UDB】，即可修改

按住“SET” 鍵2秒，出現【P-1】頁面,按“↑” 鍵2次，出現【P-3】頁面，進入【參數組3】

在【參數組3】中，下翻找到快捷功能類型【UDB】，通過“↑”“↓” 鍵可進行調整。

調整為目標快捷鍵參數后，長按“SET”鍵3秒，即可保存設定值并返回運行模式

附 *快捷鍵參數表

TC4系列溫度控制器：

在運行模式下，同時按住“↓”和“↑” 鍵3秒，將執行快捷操作功能。

出廠默認快捷參數為：Relay/SSR輸出切換

（可在快捷功能類型【UDB】參數中進行修改）

附 *快捷鍵參數表

TC4系列溫度控制器：

有下述兩個切換方式：

①  在【參數組2】中，找到輸出規格【OUT】，即可修改

按住“SET”鍵2秒，出現【P-1】頁面,按“↑” 鍵1次，出現【P-2】頁面，進入【參數組2】

在【參數組2】中，下翻找到輸出規格【OUT】，通過“↑”“↓” 鍵可進行調整。

調整為目標輸出規格后，長按“SET”鍵3秒，即可保存設定值并返回運行模式

②  通過快捷鍵進行快速修改

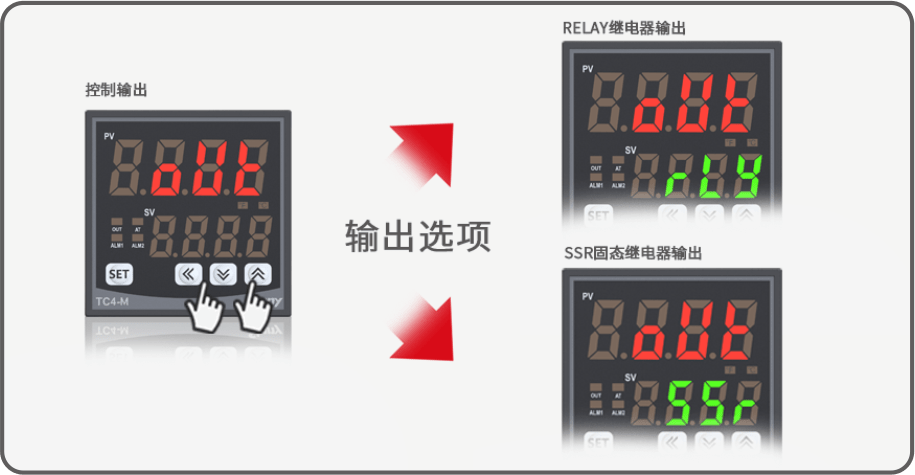

在運行模式下，同時按住“↓”和“↑” 鍵3秒，將執行快捷操作功能，快速實現切換當前的輸出規格。

* 出廠默認快捷參數為：Relay/SSR輸出切換

TC4系列溫度控制器：

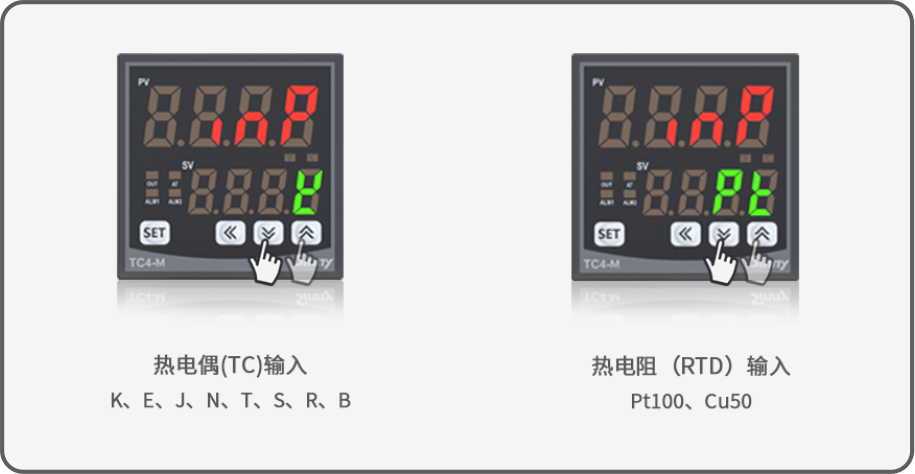

在【參數組2】中，找到輸入規格【INP】，即可修改

按住“SET”鍵2秒，出現【P-1】頁面,按“↑” 鍵1次，出現【P-2】頁面，進入【參數組2】

在【參數組2】中，下翻找到輸入規格【INP】，通過“↑”“↓” 鍵可進行調整。

調整為目標輸入信號后，長按“SET”鍵3秒，即可保存設定值并返回運行模式

附 * 輸入規格及使用范圍表

TC4系列溫度控制器：

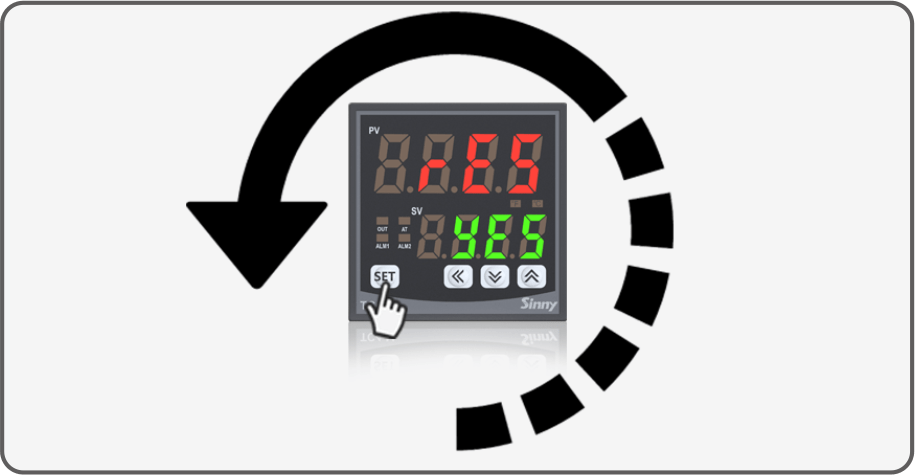

建議使用恢復出廠設置功能

同時按住“SET”和“←” 鍵3秒，出現【P-4】頁面,輸入口令911，將進入初始化設置【RES】

選擇為YES，并再次按下SET鍵，所有參數將恢復出廠設置

TC4系列溫度控制器：

這是溫度控制器的制冷方式運用

只需將【參數組2】中的加熱/制冷選擇功能【HC】改為COL【制冷】即可（出廠默認為HET【加熱】)

通常用于控制電機、壓縮機等設備，且控制方式應使用位式控制，并把位式回差值【OH】設置值加大，避免頻繁啟停燒毀設備

TC4系列溫度控制器：

請檢查下述情況：

① 【參數組3】中的功能參數組鎖【LCK】是否處于鎖定狀態

②  溫度控制器是否處于自整定狀態

附：參數組鎖設定范圍

0=解除鎖定

1=鎖定【參數組3】

2=鎖定【參數組3】,【參數組2】

3=鎖定【參數組3】,【參數組2】,【參數組1】

4=鎖定【參數組3】,【參數組2】,【參數組1】及SV設定

TC4系列溫度控制器：

請檢查下述情況：

① 傳感器輸入是否采用屏蔽線，只有短距離且現場且沒有干擾的環境才能使用無屏蔽線作為輸入

② 設備布線時是否應遵循強/弱電分開布線原則

③ 設備外殼是否已接地

④ 設備的電源進線有無松動情況

⑤ 是否遠離高頻設備【高頻焊機、高頻縫紉機、變頻器、大容量SCR控制器等】

可以在【參數組2】中通過設置數字濾波【FIL】參數來適當降低數據波動，必要時也可配備電源濾波裝置

TC4系列溫度控制器：

設定前，請使用者務必仔細閱讀說明書，理解其具體功能

TC4系列溫度控制器：

低起高停為位式控制，由于儀表的默認控制方式為PID控制，需要將【參數組2】中的控制方式【PID】參數設置為“OFF”

根據實際情況在【參數組1】中設置位式回差值【OH】參數即可。

例：

要求溫度控制器在100℃停止，80℃啟動。

將位式回差值【OH】設為“20”，溫度設定值SV設為“100”即可

TC4系列溫度控制器：

通常會在下述情況中出現：

① 在變更輸入規格【INP】時，設定值【SV】會自動切換為默認出廠值“100”

② 一鍵恢復出廠設置【RES】后，設定值【SV】會自動切換為默認出廠值“100”

TC4系列溫度控制器：

請檢查下述情況：

① 控制器的輸入類型【INP】是否與傳感器匹配

② 誤差修正【EC】參數是否正確設置

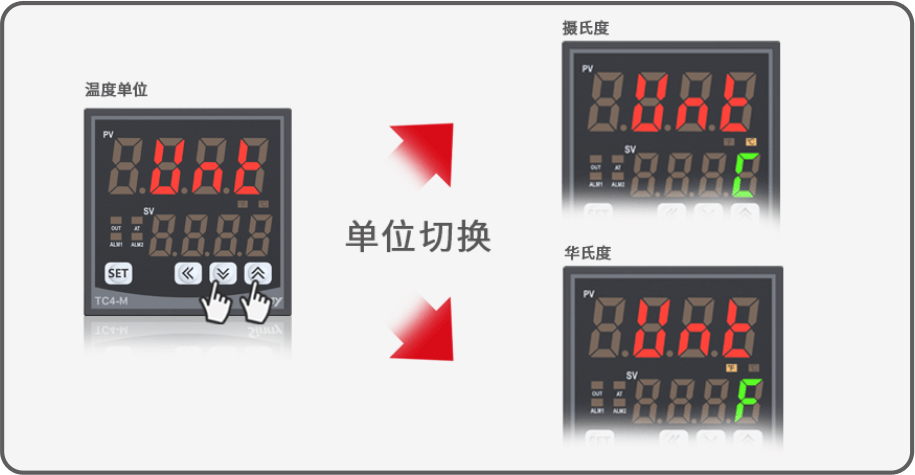

③ 溫度單位【UNT】參數是否正確設置

TC4系列溫度控制器：

傳感器輸入接線的正負極接反。

TC4系列溫度控制器：

表示輸入信號超過儀表量程范圍，請檢查下述情況：

① 輸入傳感器是否損壞

② 輸入接線是否正確

③ 控制器的輸入類型【INP】是否與傳感器匹配

④ 誤差修正【EC】參數是否正確設置

⑤ 量程下限【SLL】和量程上限【SLH】參數是否正確設置

TC4系列溫度控制器：

在【參數組1】中，下翻找到控制周期【T】即可進行調整。

繼電器輸出情況下，出廠默認值為20秒

SSR輸出情況下，出場默認值為2秒

在能兼顧繼電器壽命與控制效果的前提下，可對該參數進行適當修改。

TC4系列溫度控制器：

溫度控制器的PID控制算法包含比例【P】、積分【I】、微分【D】三者

當PV大于SV時，其中比例【P】部分將關閉輸出

但積分【I】和微分【D】不僅僅以該情況做判斷，微分【D】依據當前溫度的變化趨勢，積分【I】依據歷史的溫度累積

因此溫度控制器會仍舊處于輸出狀態，以此避免PV的過度下降，達到一個穩定控溫的目的。

注：如果【PV】一直持續性大于【SV】，則可能是PID控制參數設置不當，需進行自整定或手動設置。

TC4系列溫度控制器：

當溫度控制器出現以下情況時，會自動關閉自整定功能:

1. 當前溫度控制器處于位式控制的情況下 【即控制方式【PID】參數處于“OFF”狀態?！?/p>

2. 當前溫度控制器顯示“HHHH”或者“LLLL”的故障代碼。

TC4系列溫度控制器：

當溫度控制器首次在新系統上使用，出現溫度控制效果不穩定，存在上下波動的情況時，

說明內部初始的PID參數不適配當前應用環境，需自整定一次。

在自整定結束后，溫度控制器會逐漸進入穩定的工作狀態。

注1：若在自整定后溫度控制仍有偏差，請參考說明書上的【自整定功能說明】部分進行重新操作

注2：在特殊環境下，可能需要人為手動操作修改PID參數

注3：對于相同的負載系統【如：同型號烤箱】，其特性相近，可以直接輸入已知的正確PID參數，無需自整定。

TC4系列溫度控制器：

① SV設定下，只需“SET”鍵一次即可保存并返回運行模式

② 在任意參數組中按住“SET”鍵3秒，即可保存設定值并返回運行模式

TC4系列溫度控制器：

① SV設定下，只需“SET”鍵一次即可返回運行模式

② 在任意參數組中按住“SET”鍵3秒，即可保存設定值并返回運行模式

③ 在任意參數組中若30秒內無任何鍵按下，將自動返回運行模式，且修改的參數不會被保存。
