三位雙顯PID溫度控制器
- 產品特點
- 選型幫助

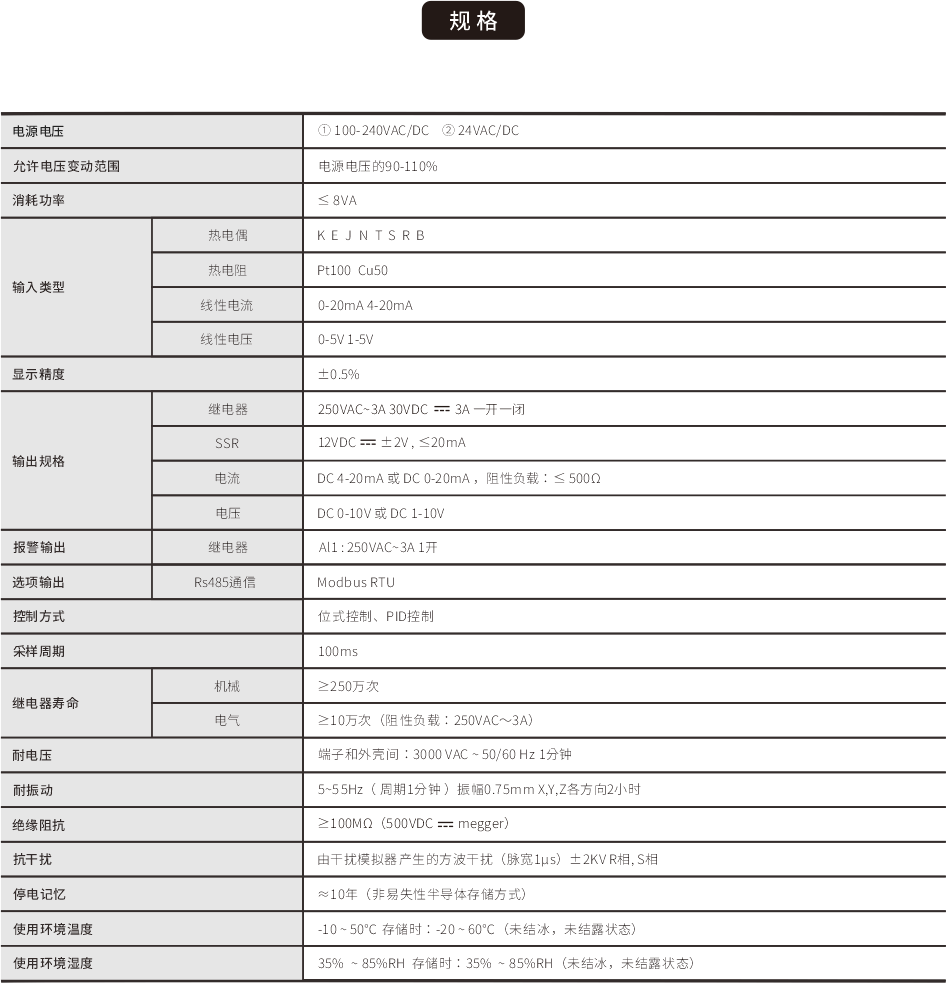

- 技術性能
- 資源下載
- 常見問題
- 視頻解說
- 相關應用
· 大字符 LED 顯示
· 徑深75mm
· DIN 多種標準尺寸(W48 x H 48,W 48xH 96,W 72x H 72,W 96x H96）
· 100-240VAC 全球通用工作電源
· 支持萬能輸入切換
· 支持 Relay 繼電器輸出/SSR 輸出切換
· 支持一鍵恢復出廠設置
· 支持 RS485 通信輸出型號: 通信協議 Modbus RTU
· 增強型 PID+控制算法
· 自動演算功能
· 顯示誤差修正功能
· 加熱/制冷模式可選
· 12 種報警模式可選

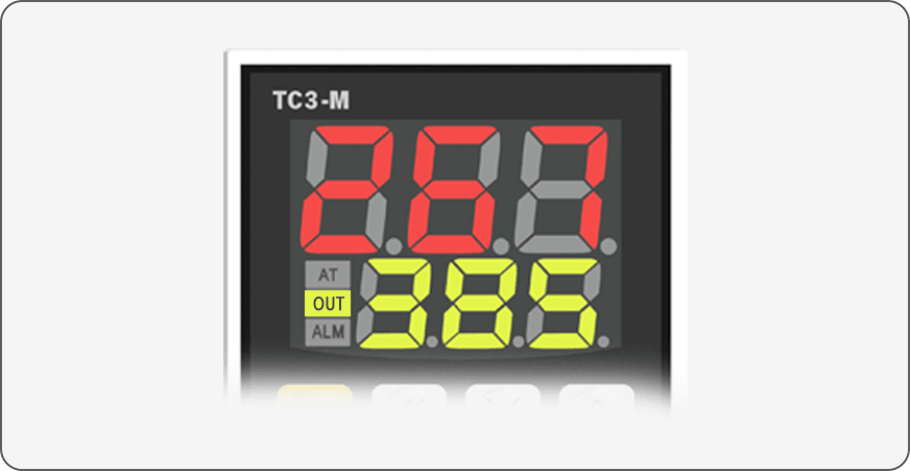

大字符 LED 顯示 徑深75mm DIN 多種標準尺寸
100-240V全球通用工作電源 支持萬能輸入切換 支持 Relay /SSR 輸出切換 支持一鍵恢復出廠設置 支持 RS485 通信輸出型號
增強型 PID+控制算法 自動演算功能 顯示誤差修正功能 加熱/制冷模式可選 12 種報警模式可選 大字符LED顯示
易于讀取

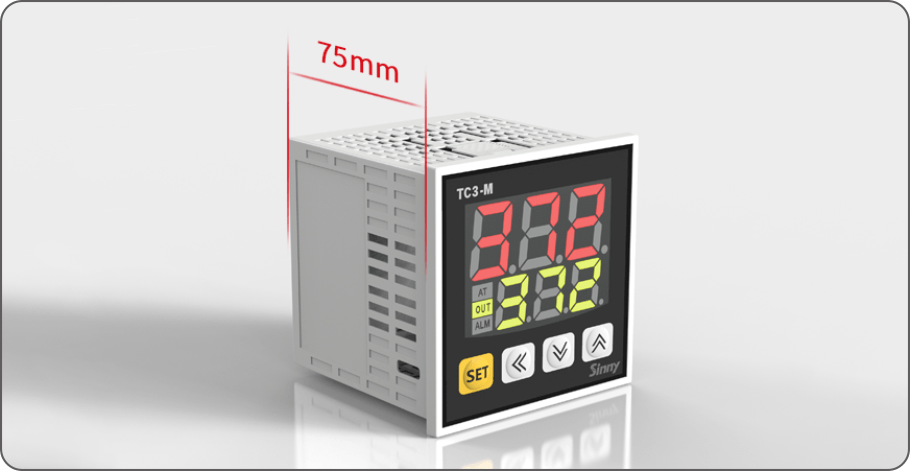

徑深75mm
縮減安裝空間
100-240V工作電源
全球通用

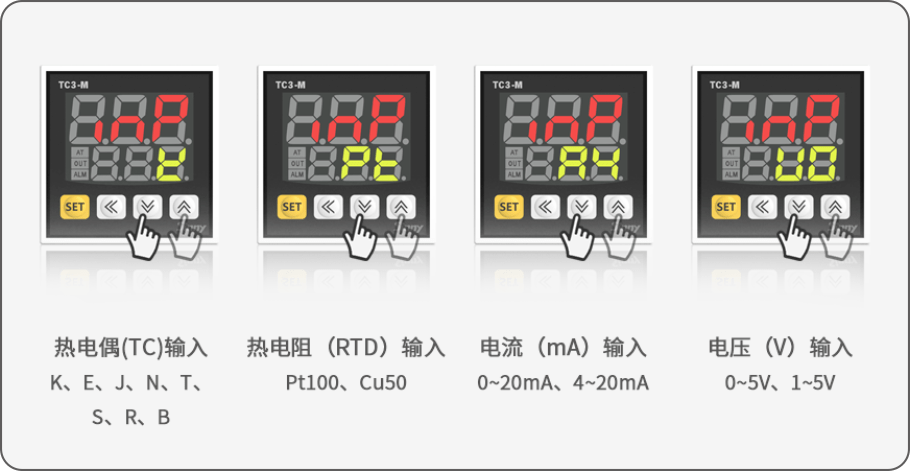

萬能輸入切換
可適應大部分傳感器類型

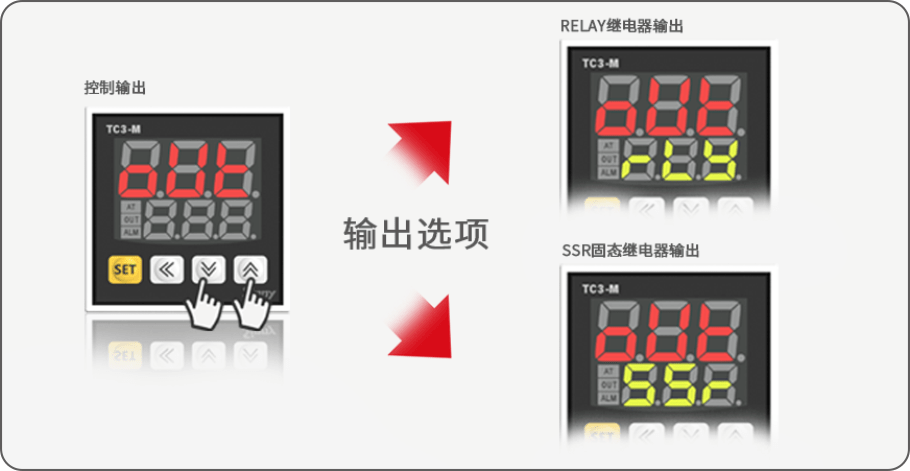

Relay繼電器輸出/SSR輸出切換
靈活多用

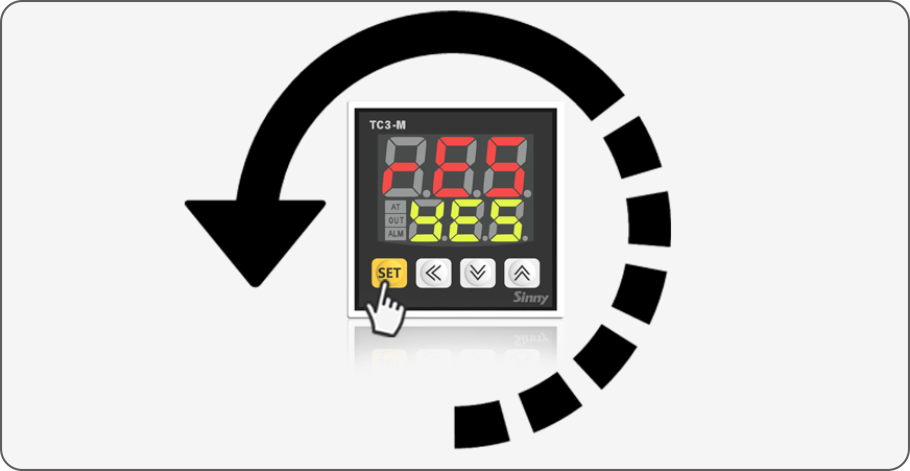

一鍵恢復出廠設置
化繁為簡

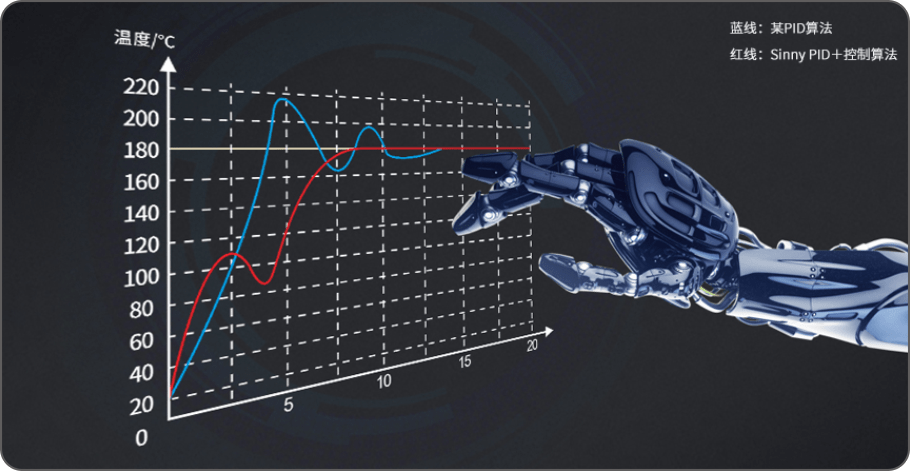

增強型PID+控制算法
穩定控溫

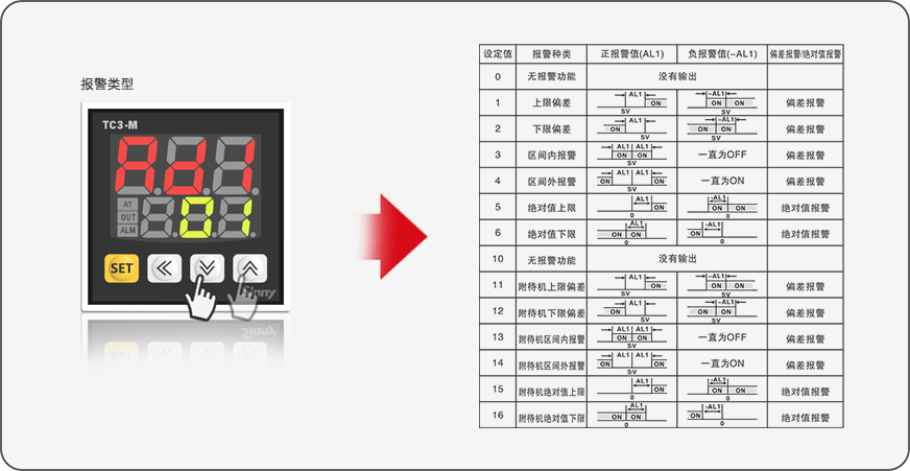

12種報警模式可選
滿足不同工況需求
-

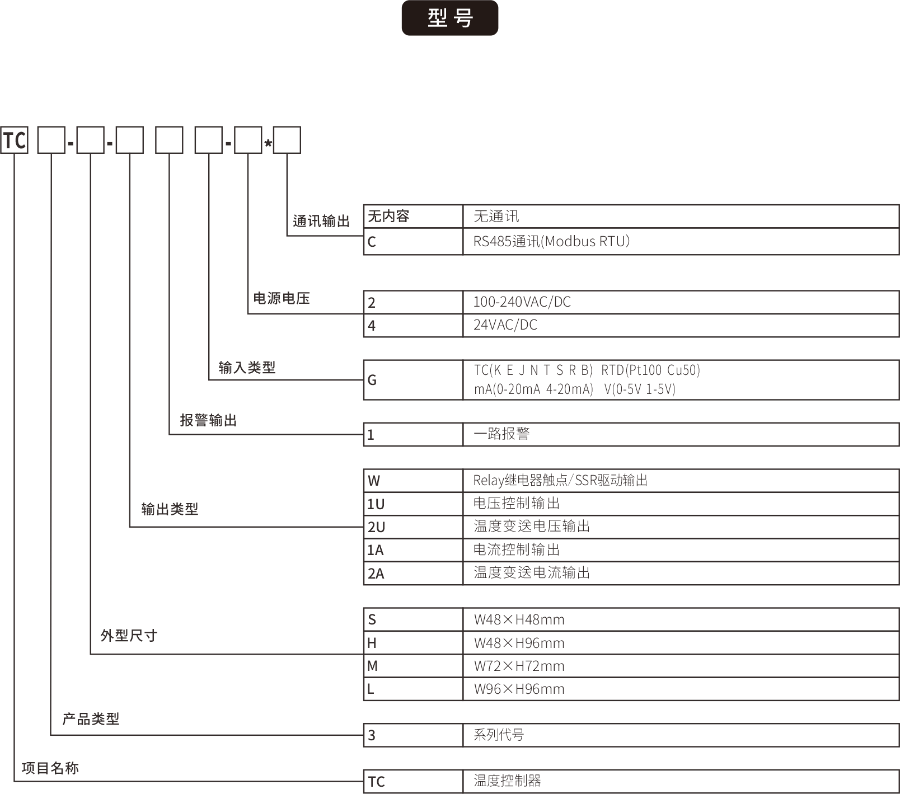

型號定義
產品尺寸
- TC3-S（48×48mm）
- TC3-H（48×96mm）
- TC3-M（72×72mm）
- TC3-L（96×96mm）
-

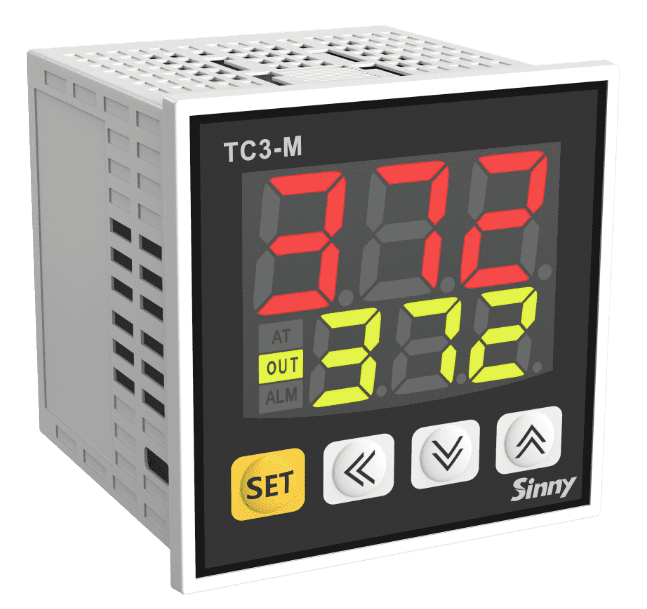

產品圖
尺寸展開圖 -
產品圖
尺寸展開圖 -
產品圖
尺寸展開圖 -
產品圖
尺寸展開圖
-
-
當前顯示值【PV】跟實際檢測值存在誤差，是因?yàn)槭裁丛?，如何處理？（如何使用誤差修正【EC】功能？）如何修改快捷功能類型【UDB】參數？（如何修改快捷鍵的參數？）
TC3系列溫度控制器：
在【參數組3】中，找到快捷功能類型【UDB】，即可修改
按住“SET” 鍵2秒，出現【P-1】頁面,按“↑” 鍵2次，出現【P-3】頁面，進入【參數組3】
在【參數組3】中，下翻找到快捷功能類型【UDB】，通過“↑”“↓” 鍵可進行調整。
調整為目標快捷鍵參數后，長按“SET”鍵3秒，即可保存設定值并返回運行模式
附 *快捷鍵參數表
如何使用快捷鍵？TC3系列溫度控制器：
在運行模式下，同時按住“↓”和“↑” 鍵3秒，將執行快捷操作功能。
出廠默認快捷參數為：Relay/SSR輸出切換
（可在快捷功能類型【UDB】參數中進行修改）
附 *快捷鍵參數表
如何切換當前溫度控制器的的輸出類型？（如何切換Relay/SSR輸出？）在【參數組2】中，找不到模擬量輸入零位【DLL】和模擬量輸入滿位【DLH】這兩個參數？如何修改傳感器的輸入類型？（如何更換為其他輸入信號？)TC3系列溫度控制器：
在【參數組2】中，找到輸入規格【INP】，即可修改
按住“SET”鍵2秒，出現【P-1】頁面,按“↑” 鍵1次，出現【P-2】頁面，進入【參數組2】
在【參數組2】中，下翻找到輸入規格【INP】，通過“↑”“↓” 鍵可進行調整。
調整為目標輸入信號后，長按“SET”鍵3秒，即可保存設定值并返回運行模式
附 * 輸入規格及使用范圍表
因人員誤操作導致修改了錯誤參數，致使儀表無法正常使用，該怎么解決？想讓溫度控制器控制環境溫度，當溫度過高時啟動排風，該如何去進行設置？為什么溫度控制器中的參數無法進行修改？溫度控制器當前顯示值【PV】波動很大、不穩定，要如何處理？要如何設定報警類型？其不同的報警類型的區別是什么？附帶機報警又是什么意思？報警回差值該如何設定？TC3系列溫度控制器：
設定前，請使用者務必仔細閱讀說明書，理解其具體功能
溫度控制器只需要溫度低了輸出就啟動，高了就關閉，請問該怎么設置這樣的工作模式？（如何正確設置位式控制與位式回差值？）當輸入規格是線性電流或線性電壓時，溫度控制器會怎樣顯示，怎樣去設置？為什么SV溫度設定值突然自動變成了“100”？接入傳感器時顯示溫度和實際溫度相差很大?為什么會出現在加熱中，其顯示溫度值反而在下降的情況？顯示“HHH”或者“LLL”是什么故障代碼？當前顯示值【PV】跟實際檢測值存在誤差，是因?yàn)槭裁丛?，如何處理？（如何使用誤差修正【EC】功能？）繼電器輸出動作太頻繁，如何進行調整？（如何設定控制周期【T】？）溫度控制器在加熱中，溫度當前顯示值【PV】已大于設定值【SV】時，為什么還處于輸出狀態？為什么在【參數組1】里未找到自整定功能？溫度控制器在首次使用中出現控溫不穩定的情況，怎么處理？（如何使用自整定功能？）在進行參數修改時，如何保存修改后的參數？如何從參數設定模式返回到運行模式？
